ネジテツコンを柱部材の周囲に取り囲むよう配置する耐震補強工法

鋼材を柱部材の周囲を取り囲むように配置し、その端部を柱の隅角部で定着することにより、十分な耐震性能を与える耐震補強工法です。特に、高架下を利用している箇所で壁などの支障物がある部分で優れた施工性、経済性を発揮する工法です。

１．コンクリート構造物の耐震性能を高めます。

２．短工期での補強が可能です。

• 乾式工法なので養生期間がいりません。
• 部材が小型軽量のため重機が必要ありません。

３．工費を大幅に削減できます。

• 狭隘地での補強は従来工法に比べて大幅なコストダウンが可能です。

４．壁付柱の補強が容易です。

• 壁があっても補強鋼材の通る穴があれば施工が可能です。

１．補強方法

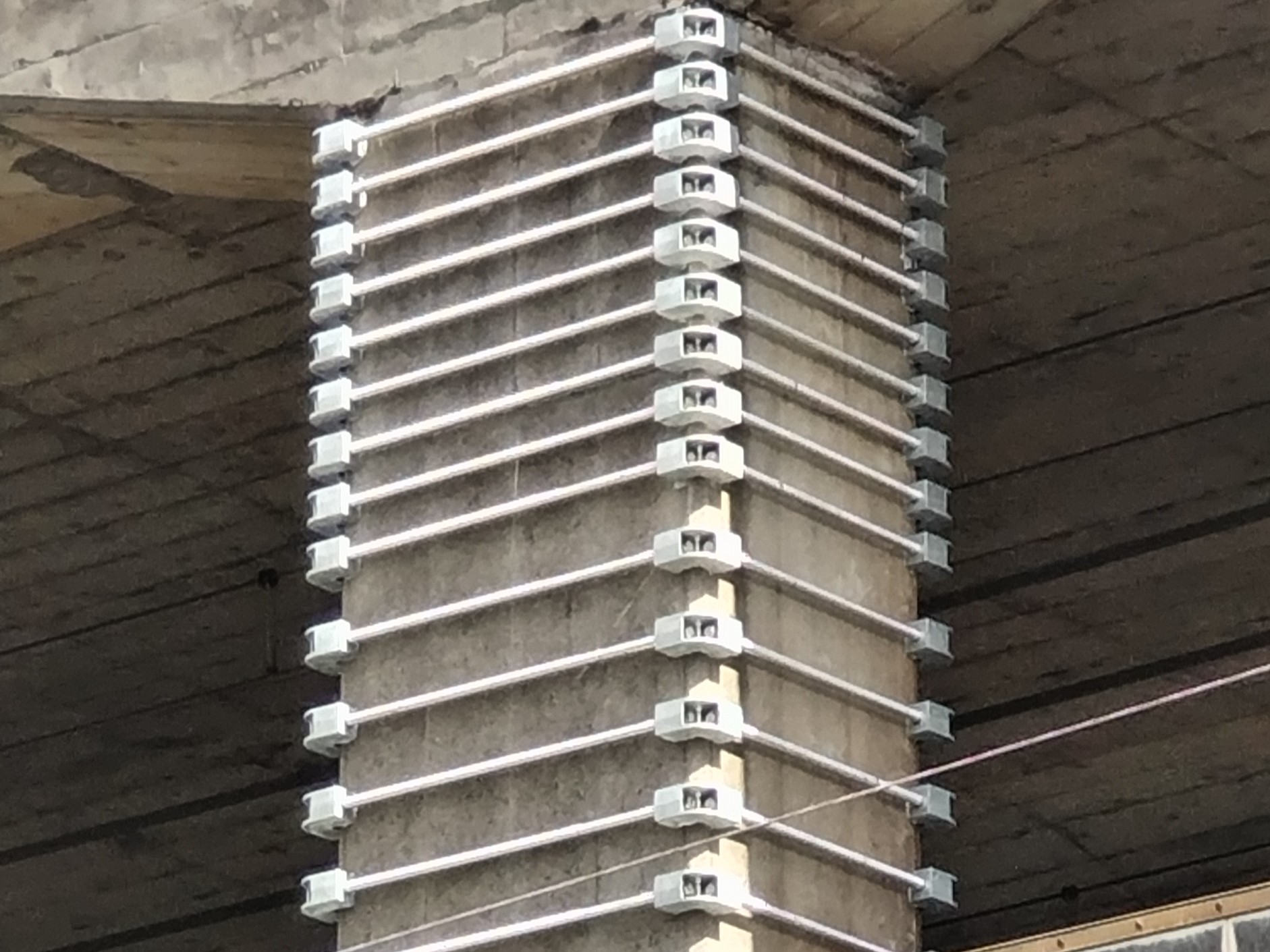

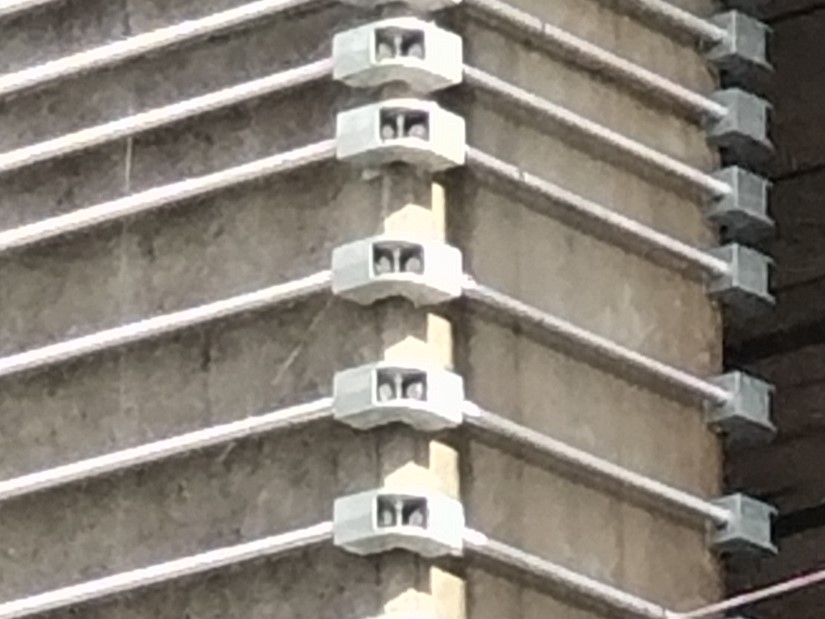

• 鉄筋コンクリート柱外周にネジテツコンを配置し、柱四隅に金物を設置して定着します。

２．補強性能

• 柱のせん断補強およびじん性補強となります。鋼板巻き補強と同等の耐震性能を有します。

３．適用箇所

• RC高架橋柱、橋脚、建物柱等で狭隘な箇所および障害物のある箇所の耐震補強。

４．施工手順

• 施工はとっても簡単！わずか３stepです。

   （１）柱表面清掃

   （２）コーナー支持材設置

   （３）ロックナット締め付け（重機不要）

５．補強部材

• ネジテツコン：JIS G 3112、 SD390、 D32
• コーナー支持材（タイプB）：JIS G 5502　球状黒鉛鋳鉄
• ネジテツコン用ロックナット：D32
